Układ sterowania silnikiem opiera się na kilku kluczowych sygnałach, ale to właśnie czujnik położenia wałka rozrządu bardzo często decyduje o tym, czy jednostka odpala lekko, pracuje równo i utrzymuje właściwy moment wtrysku. W tym tekście pokazuję, jak ten element działa, po czym rozpoznać jego awarię, jak podejść do diagnostyki i ile realnie kosztuje naprawa. Dorzucam też najczęstsze pułapki, przez które wielu kierowców wymienia część niepotrzebnie.
Najważniejsze fakty o pracy, objawach i naprawie czujnika
- Ten czujnik pomaga sterownikowi ustalić фазę pracy silnika i dobrać moment wtrysku oraz zapłonu.
- Typowe objawy to trudny rozruch, nierówna praca na biegu jałowym, spadek mocy i kontrolka silnika.
- Nie każda usterka oznacza od razu uszkodzoną część - często winna jest wiązka, wtyczka albo rozrząd.
- W praktyce sama wymiana zwykle mieści się w przedziale około 150-900 zł, zależnie od auta i dostępu.
- Najlepszy efekt daje diagnoza oparta na błędach, pomiarach i kontroli sygnału, a nie na zgadywaniu.
Jak ten element pomaga silnikowi pracować w odpowiednim czasie
W silniku liczy się nie tylko to, że wał korbowy się obraca, ale też w jakiej fazie znajduje się wałek rozrządu. To on steruje otwieraniem i zamykaniem zaworów, więc sterownik musi wiedzieć, kiedy dany cylinder jest gotowy do wtrysku i zapłonu. Bez tego silnik traci precyzję, a w niektórych konstrukcjach przechodzi w tryb awaryjny albo zaczyna pracować wyraźnie mniej płynnie.

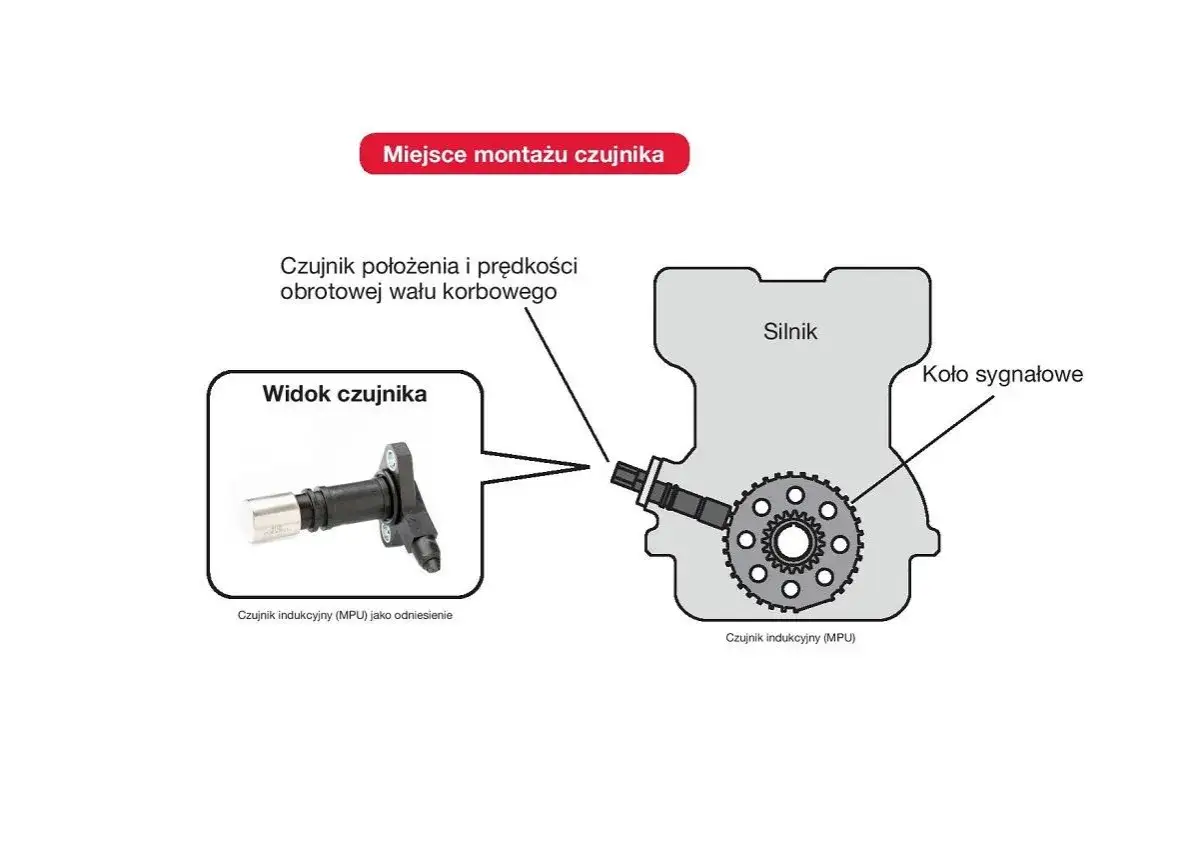

W praktyce czujnik wałka współpracuje z czujnikiem wału korbowego. Jeden mówi sterownikowi, z jaką prędkością obraca się silnik i gdzie mniej więcej znajduje się tłok, a drugi doprecyzowuje fazę pracy i pozwala rozpoznać, który cylinder właśnie kończy suw sprężania. To ważne szczególnie w silnikach z sekwencyjnym wtryskiem i zmiennymi fazami rozrządu, gdzie dokładność sygnału ma bezpośredni wpływ na kulturę pracy i emisję spalin.
W zależności od konstrukcji auta spotkasz różne rozwiązania: jedne oparte na efekcie Halla, inne indukcyjne, a w nowszych jednostkach także magnetorezystancyjne. Każde z nich robi to samo zadanie, ale trochę inną drogą i z innymi wymaganiami wobec instalacji elektrycznej. To rozróżnienie ma znaczenie, bo od niego zależą pomiary i sposób diagnozy, o czym za chwilę przejdę dalej.
Czym różni się od czujnika wału korbowego
Te dwa czujniki często wrzuca się do jednego worka, a to prosta droga do błędnej diagnozy. Czujnik wału korbowego odpowiada głównie za prędkość obrotową i bazową pozycję silnika, natomiast czujnik wałka dopowiada sterownikowi, w której fazie cyklu pracy znajduje się konkretny cylinder. W skrócie: wał mówi, że silnik się obraca, a wałek mówi, jaką to ma właśnie fazę.
| Element | Za co odpowiada | Co zwykle się dzieje przy awarii |
|---|---|---|
| Czujnik wału korbowego | Prędkość obrotowa i podstawowa pozycja silnika | Silnik może nie odpalić wcale albo gaśnie natychmiast po uruchomieniu |
| Czujnik wałka rozrządu | Faza pracy zaworów i identyfikacja cylindra | Rozruch bywa dłuższy, praca mniej równa, pojawia się tryb awaryjny |
| Oba razem | Pełna synchronizacja pracy silnika | Sterownik traci pewność, w którym momencie cyklu jest jednostka |
Warto zapamiętać jedną rzecz: awaria jednego elementu potrafi przypominać problem drugiego. Dlatego przy diagnostyce nie patrzę tylko na sam kod błędu, ale też na to, czy objawy pasują do utraty synchronizacji, czy raczej do problemu z sygnałem obrotów. To prowadzi wprost do symptomów, na które naprawdę warto zwrócić uwagę.
Objawy awarii, które naprawdę warto traktować serio
Najczęstszy błąd kierowców polega na tym, że czekają, aż kontrolka zgaśnie sama albo ignorują pierwsze oznaki nierównej pracy. Tymczasem usterka czujnika wałka często daje sygnały wcześniej, niż pojawi się mocny problem z odpalaniem. Im szybciej je wychwycisz, tym mniejsze ryzyko, że obwinisz niewłaściwy podzespół.
| Objaw | Co może oznaczać | Na co zwracam uwagę w pierwszej kolejności |
|---|---|---|
| Dłuższy rozruch | Sterownik potrzebuje więcej czasu na rozpoznanie fazy silnika | Sygnał, zasilanie, wtyczka, błędy w pamięci ECU |
| Nierówna praca na biegu jałowym | Synchronizacja zaworów i wtrysku jest zaburzona | Instalacja, koło sygnałowe, rozrząd, aktualne parametry pracy |
| Spadek mocy lub szarpanie | Sterownik ogranicza strategię sterowania silnikiem | Tryb awaryjny, dane bieżące, zapisane błędy z rodziny P034x |
| Kontrolka silnika | Układ zarejestrował nieprawidłowość sygnału | Odczyt kodów i analiza warunków, w których błąd się pojawił |
| Gaśnięcie po odpaleniu | Sygnalizacja bywa niestabilna lub całkiem zanika | Porównanie z czujnikiem wału i test wiązki |
W odczytach często pojawiają się kody z rodziny P0340-P0349, ale znaczenie konkretnego numeru zależy od marki i modelu. Ja traktuję je jako wskazówkę, a nie wyrok, bo podobny błąd może wynikać z uszkodzonej wtyczki, przetartego przewodu albo przesuniętej fazy rozrządu. I właśnie dlatego diagnostyka musi być uporządkowana, a nie oparta na samym zgadywaniu.
Jak diagnozuję usterkę krok po kroku
Na tym etapie najbardziej opłaca się działać metodycznie. Najpierw sprawdzam błędy i parametry bieżące, potem przechodzę do instalacji, a dopiero na końcu do samego elementu. Takie podejście oszczędza czas i pieniądze, bo nie każda awaria, która wygląda jak problem czujnika, rzeczywiście nim jest.
- Odczytuję kody błędów i zapisuję warunki ich wystąpienia. To ważne, bo błąd pojawiający się tylko na ciepłym silniku może wskazywać na inną przyczynę niż problem obecny od zimnego startu.
- Sprawdzam wtyczkę, piny i wiązkę. Szukam zaolejenia, korozji, pęknięć izolacji i śladów przegrzania.
- Mierzę zasilanie i masę. W układach Hallowskich zasilanie bywa około 5 V, ale wartości zawsze trzeba porównać z dokumentacją danego auta.
- Kontroluję ciągłość przewodów. W praktyce zdrowy przewód powinien mieć opór bliski 0 omów, a zwarcie do masy nie powinno występować.
- Jeżeli mam dostęp do oscyloskopu, patrzę na sam przebieg sygnału. To najlepszy sposób, by wykryć zakłócenia, zaniki i niestabilność impulsów.
- Na końcu porównuję pracę czujnika z czujnikiem wału korbowego i sprawdzam synchronizację rozrządu. Jeśli sygnał jest poprawny, a objawy zostają, problem zwykle leży głębiej.
| Co mierzę | Wartość orientacyjna | Dlaczego to ma znaczenie |
|---|---|---|
| Zasilanie czujnika | Około 5 V w wielu konstrukcjach | Bez właściwego zasilania sygnał może być błędny albo w ogóle się nie pojawi |
| Ciągłość przewodów | Blisko 0 omów | Wyższy opór sugeruje przerwę, uszkodzenie lub słaby styk |
| Izolacja do masy | Powyżej 30 MΩ | Niska wartość oznacza ryzyko zwarcia i zakłóceń sygnału |
Jeśli ktoś próbuje skrócić tę procedurę do samej wymiany części, bardzo często wraca do warsztatu z tym samym problemem. Z diagnostyki wynika wtedy, że trzeba było naprawić nie czujnik, tylko instalację albo mechanikę rozrządu. To naturalnie prowadzi do pytania o koszty, bo tu różnice potrafią być naprawdę duże.
Ile kosztuje naprawa i kiedy sama wymiana nie wystarczy

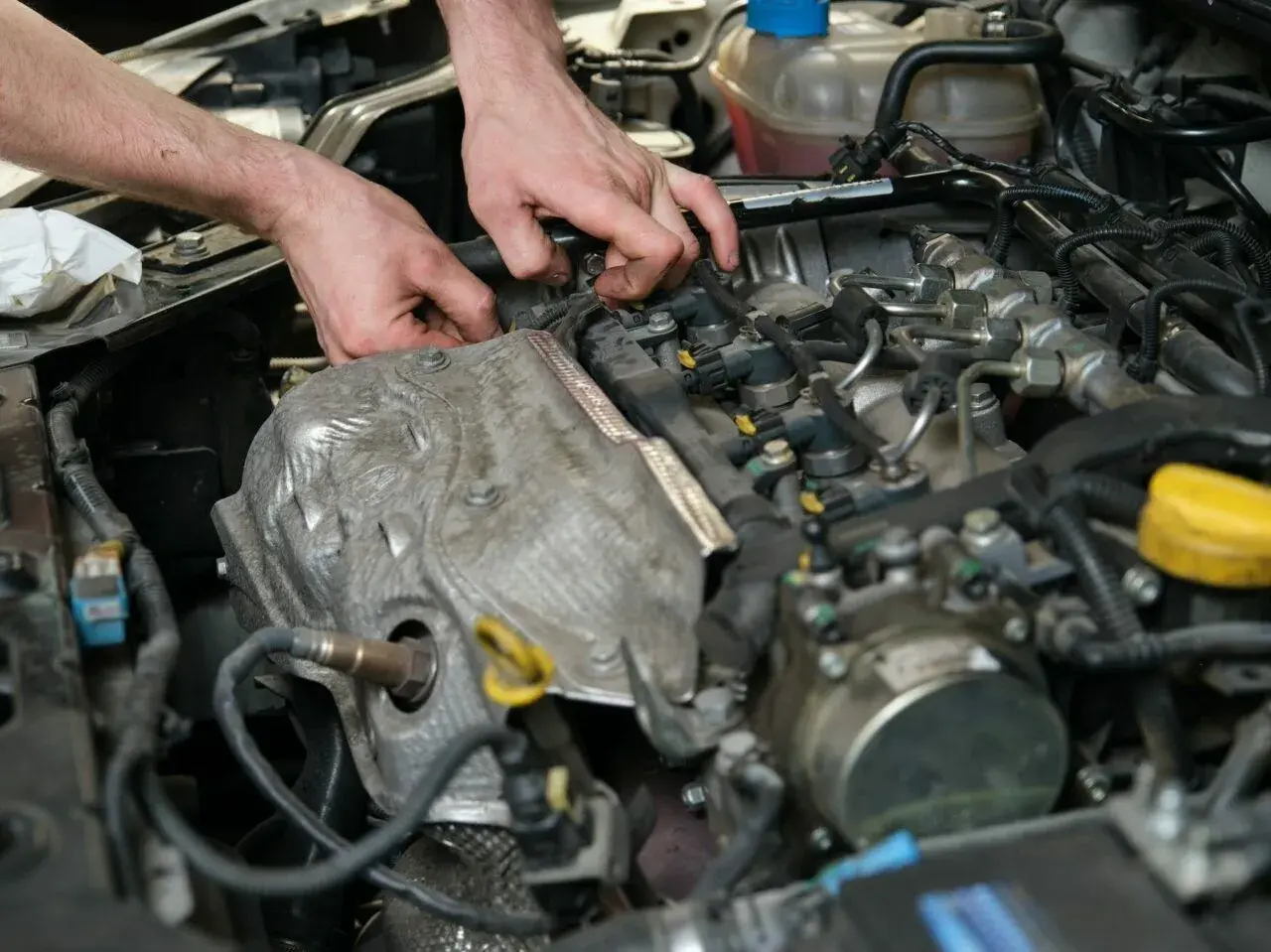

W 2026 roku w Polsce sama naprawa zwykle nie należy do najdroższych, ale jej cena mocno zależy od dostępu do elementu. W prostych silnikach wymiana bywa szybka, a w bardziej zabudowanych konstrukcjach mechanik musi zdjąć dodatkowe osłony, dolot albo elementy osprzętu, co podnosi koszt pracy. Najważniejsze jest jednak to, że cena części to tylko jedna składowa rachunku.
| Pozycja | Realistyczny zakres | Co wpływa na koszt |
|---|---|---|
| Nowy czujnik | Około 50-500 zł | Marka, typ silnika, dostępność OEM i jakość zamiennika |
| Robocizna | Około 100-400 zł | Dostęp do czujnika, czas demontażu, konieczność dodatkowych czynności |
| Cała usługa | Zwykle 150-900 zł | Stopień skomplikowania naprawy i to, co wyjdzie w diagnostyce |
W popularnych modelach samochodów koszt często mieści się bliżej dolnej lub środkowej części tego przedziału. Jeśli jednak problem nie kończy się na samej części, rachunek rośnie wtedy, gdy trzeba naprawić wiązkę, uszczelnienie, elementy rozrządu albo wykonać dodatkową adaptację po naprawie. I właśnie tutaj pojawia się najważniejsza pułapka: czasem wymiana czujnika nie rozwiązuje niczego, bo prawdziwa przyczyna siedzi obok.
Kiedy problem leży poza samym czujnikiem
W praktyce warsztatowej najwięcej błędów wynika z założenia, że uszkodzony element zawsze jest winny sam z siebie. Tymczasem czujnik bardzo często tylko „widzi” problem, który powstał gdzie indziej. Ja zawsze sprawdzam otoczenie, bo to oszczędza niepotrzebnych zakupów i daje pewność, że naprawa będzie trwała.
- Zaolejona lub skorodowana wtyczka - nawet niewielkie zabrudzenie może zaburzyć sygnał i wywołać błąd.
- Opiłki metalu na końcówce czujnika - zakłócają odczyt, zwłaszcza w starszych lub zużytych jednostkach.
- Uszkodzone koło sygnałowe - jeśli rotor jest pęknięty, przesunięty albo zabrudzony, sygnał będzie nieprawidłowy mimo sprawnego czujnika.
- Przestawiony rozrząd - rozciągnięty łańcuch albo źle ustawiony pasek może dawać objawy bardzo podobne do awarii elektroniki.
- Problem z instalacją - przerwany przewód, słaba masa albo wysoka rezystancja potrafią wywołać identyczne symptomy.
- Układ zmiennych faz rozrządu - w silnikach z VVT awaria zaworu lub zanieczyszczony kanał olejowy potrafią wprowadzić sterownik w błąd.
Co sprawdzam po naprawie, żeby temat nie wrócił
Po wymianie nie zamykam sprawy samym skasowaniem błędu. Najpierw uruchamiam silnik, obserwuję parametry bieżące i sprawdzam, czy sterownik widzi stabilną synchronizację. Potem robię krótki przejazd próbny, bo usterki z tego obszaru często ujawniają się dopiero pod obciążeniem albo po rozgrzaniu.
- Kasuję błędy i od razu sprawdzam, czy wracają po pierwszym rozruchu.
- Oglądam live data, zwłaszcza sygnał synchronizacji między wałem a wałkiem.
- Kontroluję, czy nie ma wycieku oleju, który mógłby ponownie zabrudzić złącze.
- Jeśli silnik ma zmienne fazy rozrządu, sprawdzam, czy układ nie ogranicza pracy fazatora.
- Po krótkiej jeździe ponownie odczytuję błędy, bo czasem dopiero wtedy wychodzi niestabilność sygnału.
Właśnie takie proste kontrole najczęściej decydują o tym, czy naprawa kończy temat, czy tylko go odsuwa. Jeśli po wszystkim silnik odpala równo, nie szarpie i nie zapisuje nowych błędów, można uznać, że problem został trafnie zlokalizowany. Gdyby jednak kody z rodziny P034x wracały mimo wymiany, ja wracałbym już nie do samego czujnika, tylko do rozrządu, instalacji i sygnału z koła odczytowego.
